이동형 QCW 파이버 레이저 용접기

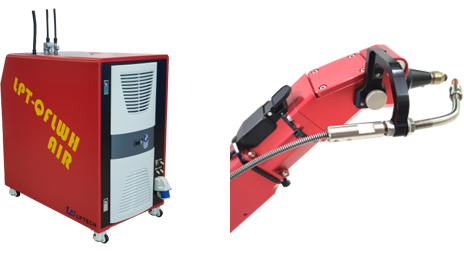

LPT-CFLWH 용접기는 CW 파이버 레이저를 적용한 이동형 레이저 용접기로서 파이버 레이저의 장점과 함께 다양한 레이저 헤드를 선택할 수 있도록 하여 고객이 원하는 용접을 보다 더 손쉽게 이룰 수 있도록 하였고 와이어 피더를 적용한 용접도 가능합니다.

QCW 파이버 레이저 특징

•: 열에 의한 영향을 최소로 하며 용접이 가능하기 때문에 소재의 변형을 줄일 수 있으며 응용 방법에 따라 후 공정이 필요 없는 용접이 가능

시스템 사양

크기	1040 (L) x 610 (W) x 1113 (H) mm
무게	≒ 250Kg
차폐 가스	알곤, 질소
용접 헤드	45도 “L”형 토치 헤드 / 60도 “L”형 토치 헤드 / 워블 헤드
용접 헤드 길이	5m / 10m
노즐	다양한 형태의 카본 팁 및 황동 팁
작업 모드	스폿용접 / 심용접 / 와이어 피더 결합 용접(옵션)
레이저	CW Fiber Laser
레이저 파장	1070~1080nm
최대출력	1000W / 1500W
레이저모드	CW / Modulation Pulse Mode
변조 주파수	50 ~ 20KHz
파이버 코아 크기	50um (100/200um 옵션)
인터페이스	LAN / RS232 / IO
가이드 빔	적색 LD 포인터 (0.1~1mW<)
가이드 빔	Step Motor/DC Motor/Servo Motor Type(선택사항)
작업대	1070nm 차광막 및 용접 테이블(선택사항)
전압	1상 220VAC, 3상 380VAC / 50~60Hz
전력	220VAC 7KW, 9KW / 380VAC 8KW, 12KW
공기압	>3 Kg/cm² (유, 수분 제거 공기)
제어시스템	용 콘드롤러 & 7” 또는 10.5” 터치 모니터
주변 환경	주변 온도 10~35℃ / 습도 10~70%
냉각방식	수냉(냉각기)
옵션	리모트 인터페이스 / 안전 용접 부스(1070nm 차광막 )
