레이저절단기
자동 위치 인식 / 보정 고정밀 레이저 가공기
SLC-M 장비는 FPD 산업을 위해 설계 제작된 레이저 절단 시스템으로서 제품 품질 향상을 위해 고정밀 CCD 비젼 시스템과 다양한 주변 편의 장치를 기본 사양으로 적용하여 레이저 절단 시 보다 더 안정적이고 높은 신뢰성을 제공합니다.
높은 정밀도와 편의성이 강화된 기구부 구조 및 운영 MMI Program은 제품의 품질과 생산성을 현저히 증가시킵니다.
SLC-M 장비는 Touch panel, PET, Back light 및 PC, FPC 등의 절단에 있어 최적의 가공성을 제공합니다.

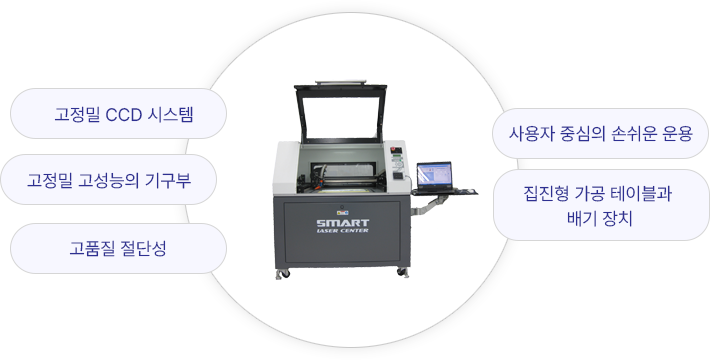

LPTSLC-M 특징
시스템 사양
| 크기 | 1250(L) x 1050(W) x 1290(H) mm (PC 제외) |
|---|---|
| 작업영역 | 600 x 500mm (23.62˝ x 19.68˝) (CCD 인식 제외 시) |
| Z축 이송거리 | 20mm (자동 또는 수동 이송) |
| 레이저 사양 | RE CO2 레이저 60 / 100W 공냉식 |
| 레이저 파장 | 10.6㎛ |
| 초점 사이즈 | Φ = 0.076mm |
| 절단 폭 | 0.1 ~ 0.2 mm |
| 최고 절단속도 | 750mm/sec (29.52 inch/sec) |
| 분해능(DPI) | 4064, 2032, 1354, 1016, 812, 677 |
| 반복 정밀도 | ±0.02mm |
| 작업 모드 | Vector Cutting and Spot Drilling |
| 픽셀 | (640 x 480) |
| 인터페이스 | Ethenet, RS232C, USB |
| 무게 | 550kg |
| 적색 빔 포인터 | LD 포인터 (적색 빔) |
| 요구 배기 장치 | 1HP 이상 |
| 최소 배기 용량 | 3.0㎥/min 이상 |
| 전력 | 220VAC, 15A, 20A |
| 공기압 | 2kg/㎠ |
| 제어 시스템 | 고사양의 제어용 PC / 제어 PC 포함 전체 크기 : 1950 x 1050 x 1290/ Auto CCD 전용 프로그램/ SLC 본체, 제어 판넬 |
| 배기장치 및 요구사항 | Φ100 mm x 2 port (rear side)/ 주변 온도 : 5℃ ~ 35℃, 58℉ ~ 85℉ |
