레이저용접기
이동형 QCW 파이버 레이저 용접기
LPT-QFLWH 용접기는 QCW 파이버 레이저를 사용하는 이동형 파이버 용접기로서 기존 펄스레이저의 장점과 파이버 레이저의 장점을 모두 가지고 있는 레이저 용접기입니다.
이는 사용자가 적용할 수 있는 용접 소재 및 적용 방법이 넓다는 것을 의미합니다.
또한 전용 MMI 프로그램과 전용 용접 헤드를 적용하여 누구나 손쉽게 원하는 용접 결과를 얻을 수 있습니다.

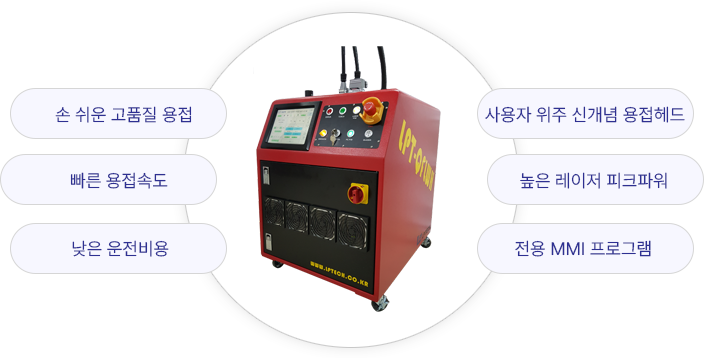

용접기 특징
QCW 파이버 레이저 특징
시스템 사양
| 크기 | 610(L) x 770(W) x 850(H) mm |
|---|---|
| 무게 | ≒ 150Kg |
| 차폐 가스 | 알곤, 질소 (선택 가능) |

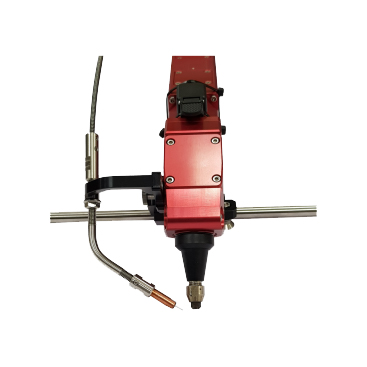

| 용접 헤드 | 45도 “L”형 토치 헤드/ “I”형 토치 헤드 |
| 옵션 | 와이어 피더 / CCD 카메라 / 용접 가이드 바 / 안전 용접 부스 |
| 용접 헤드 길이 | 5m / 10m |
| 노즐 | 내경 3Φ/5Φ, 외경 7Φ (다양한 형태의 카본 팁) |
| 작업 모드 | 스폿용접 / 심용접 / 자동 스폿+심용접 / 와이어 피더 결합 용접 |
| 레이저 | QCW Fiber Laser (IPG Photonics) |
| 레이저 파장 | 1070nm |
| 평균 출력 | 150W / 300W / 450W (CW) |
| 최대 피크 출력 | 1500W / 3000W / 4500W (Peak Power) |
| 펄스 폭 | 0.05 ~ 50ms |
| 펄스 에너지 | 15J / 30J / 45J |
| 펄스 주파수 | 1 ~ 10KHz |
| 펄스 모양 | Pulse Shaper 프로그램으로 필요 펄스 모양을 작화 |
| 인터페이스 | LAN / RS485 / RS232 / IO |
| 가이드빔 | 적색 LD 포인터 (0.1~1mW) |
| 와이어 공급기 | Step Motor/DC Motor/Servo Motor Type(선택사항) |
| 작업대 | 1070nm 차광막 및 용접 테이블(선택사항) |
| 전압 | 220VAC / 50~60Hz |
| 전력 | 2KW, 10A / 2.5KW, 12A / 3KW, 15A |
| 공기압 | >3 Kg/cm² (유, 수분 제거 공기) |
| 제어시스템 | 산업용 PC & 10.5” 터치 모니터 외 |
| 주변 환경 | 주변 온도 10~35℃ / 습도 10~90% |
| 냉각방식 | 공기(냉각 팬) |
