레이저조각 및 절단기
에너지 절약 친환경, 사용자 친화형의 디자인
Q 시리즈는 다양한 산업에 적용이 가능하며 작업 영역이 최대 A+ 사이즈로 대형 작업에 적합한 레이저 절단/조각 장비입니다.
보다 더 확장된 작업 영역은 작업의 편의성과 함께 소재 크기에 대한 제한성이 감소하여 응용범위를 증가시킵니다.
또한 장비의 견고함 및 사용자 친화형의 새로운 디자인은 작업의 효율성을 제공합니다.
운영환경 또한 일반 PC 레이저 프린터와 같이 사용이 간편하며 M/S Window 소프트웨어와 호환성이 높고 신속한 조각, 절단 및 홀 가공 작업이 가능합니다.
통합 제어 장치로 사용이 간편하고 작업 테이블 내부에 LED 조명을 탑재해 작업과정을 지켜볼 수 있으며, 사방 측면도 어 개방으로 작업 소재의 길이에 대한 제한이 없습니다.

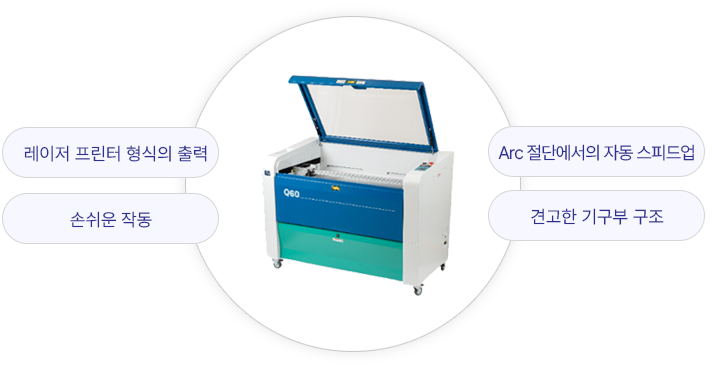

Q 시리즈의 특징

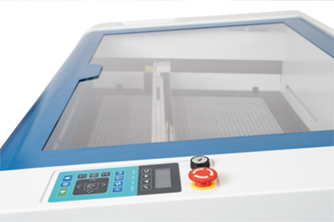

상부 조작 판넬

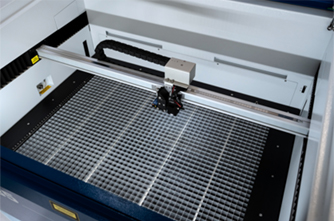

절단,조각 테이블

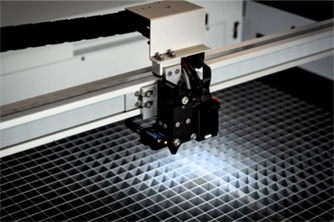

CCD 비젼 헤드
시스템 사양
| 모델명 | Q35 | Q60 |
|---|---|---|
| 크기 | 1180(L) x 800(D) x 1140(H) mm | 1480(L) x 900(D) x 1140(H) mm |
| 작업영역 | 700(L) x 510(W) mm | 1000(L) x 610(W) mm |
| Z축 이송거리 | 230(H) mm | 230(H) mm |
| 레이저 출력 | 30W/60W/80W/100W (RF CO2 Laser) | 30W/60W/80W/100W (RF CO2 Laser) |
| 최대 속도(mm/sec) | 3000mm/sec | 3000mm/sec |
| 최대 가속도(g) | 6g | 6g |
| 엔코더 / 스케일 | 표준 | 표준 |
| X-Y축 모터 | 서보 모터 | 서보 모터 |
| 테이블(Z) | 스태핑 모터 | 스태핑 모터 |
| 연결 인터페이스 | USB Port | USB Port |
| 해상도(DPI) | 4000, 2000,1000, 500, 333, 250, 200, 166 | 4000, 2000,1000, 500, 333, 250, 200, 166 |
| 자동초점 | 표준(초음파 센서) | 표준(초음파 센서) |
| 적색 빔 포인터 | 표준 | 표준 |
| 메모리 버퍼 | 128MB 표준 | 128MB 표준 |
| 무게 | 285kg | 330kg |
| 디스플레이 패널 | LCD 판넬 : 파일명, 출력, 작업속도,작업시간, 파라메타 설정, 진단메뉴 제공 | LCD 판넬 : 파일명, 출력, 작업속도,작업시간, 파라메타 설정, 진단메뉴 제공 |
| 비젼 장치(옵션) | CCD / “Jobmaster” 프로그램 | CCD / “Jobmaster” 프로그램 |
| 공인 인증기관 | CDRH Class 3R /CE/ROHS | CDRH Class 3R /CE/ROHS |
| 배기장치 및 요구사항 | 80ø x 2개 / 최소 1HP Blower 이상 | 80ø x 2개 / 최소 1.5HP Blower 이상 |
| 전원 | 220~240VAC / 50~60Hz / 10A,15A | 220~240VAC / 50~60Hz / 10A,15A |
| 냉각 | 공냉식 / 주변온도 : 15℃ ~ 35 ℃ | 공냉식 / 주변온도 : 15℃ ~ 35 ℃ |
